MASSEBÄNDER - TMS
Zum vergrößern anklicken
Konzeption und Design

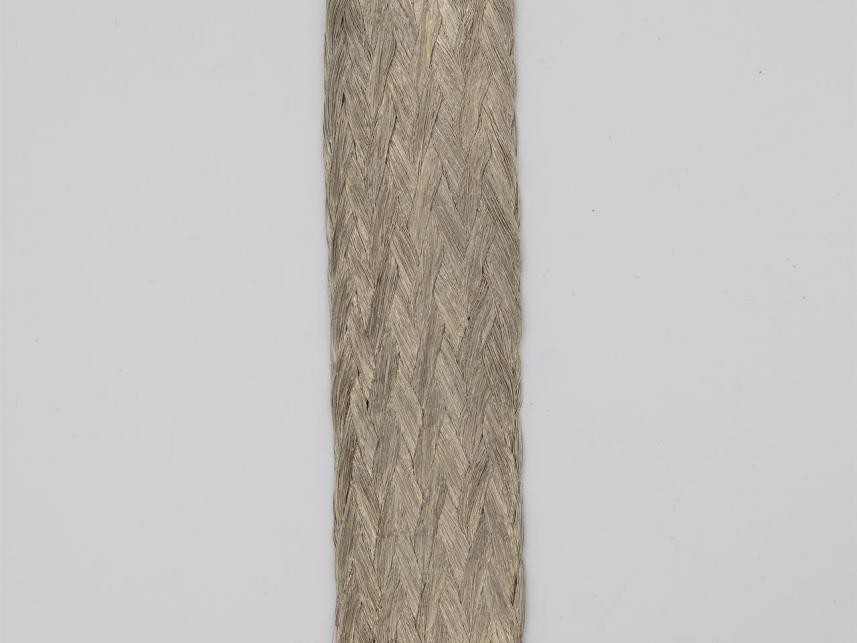

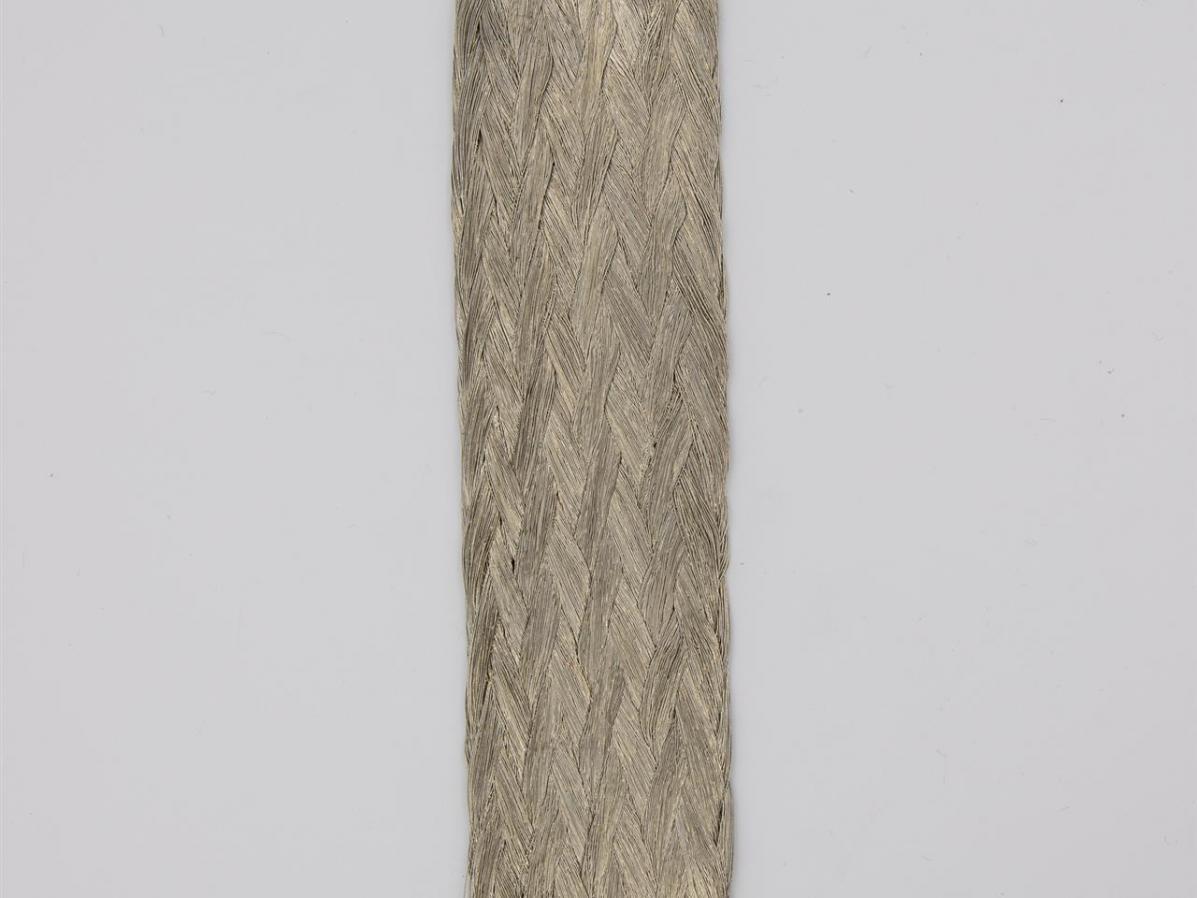

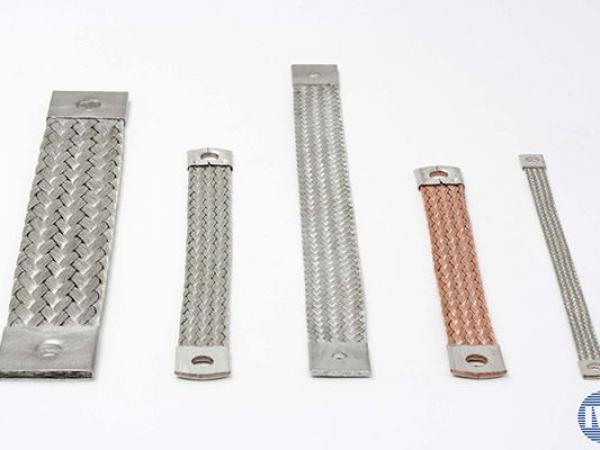

Die flexiblen Massebänder TMS der Produktpalette Forissier werden aus E-CU Flachlitze-verzinnt aus Einzeldrähten von 0,20 mm gefertigt (nach französischer Norm NFC 31111).

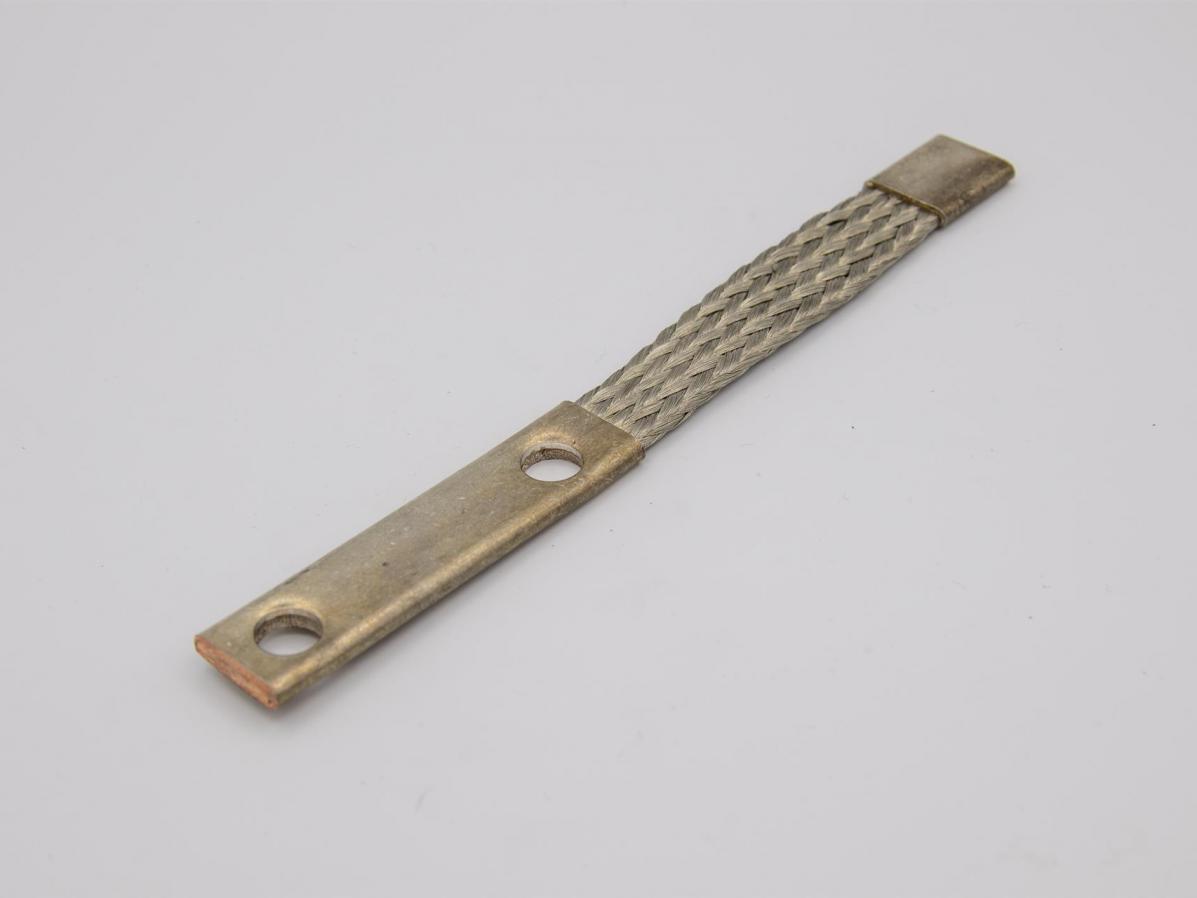

Die Kontaktstücke werden aus E-CU Blech aufgepresst.

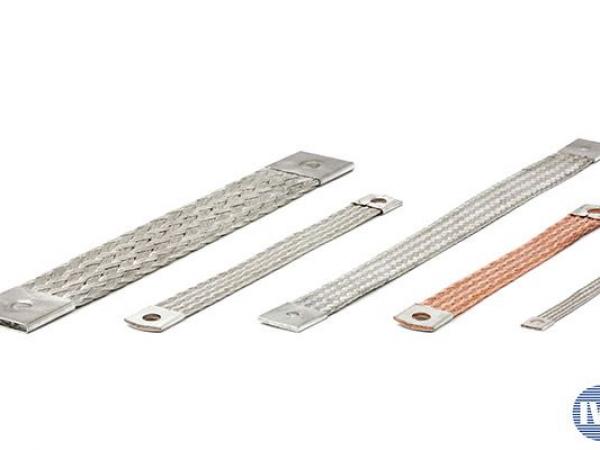

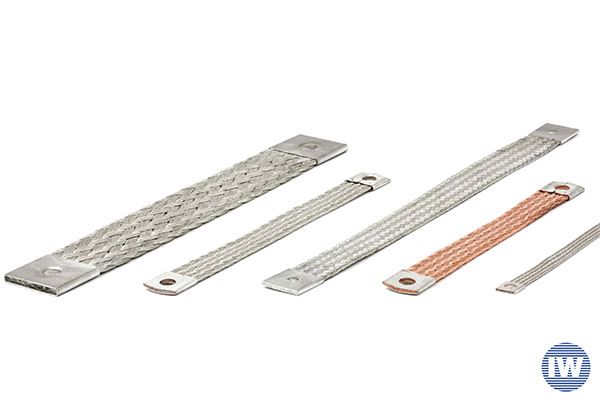

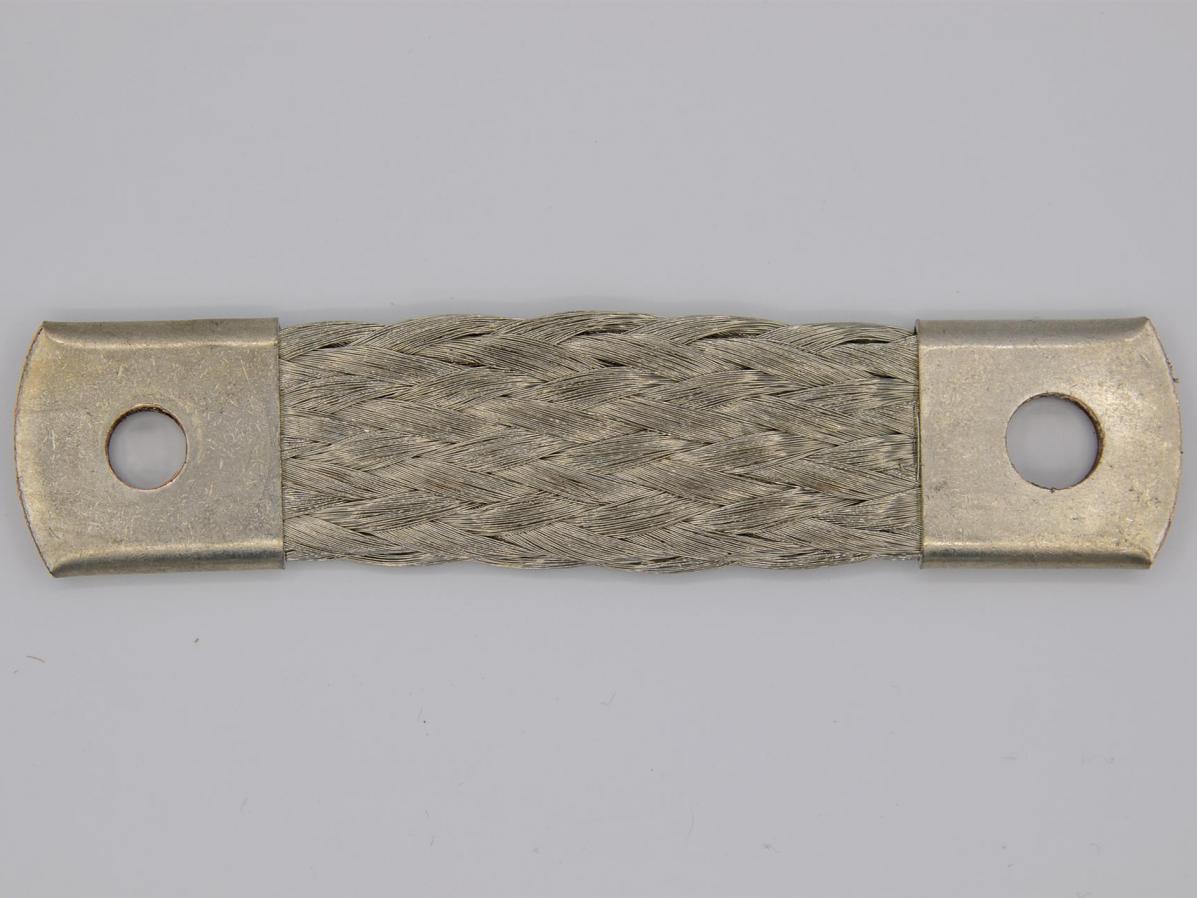

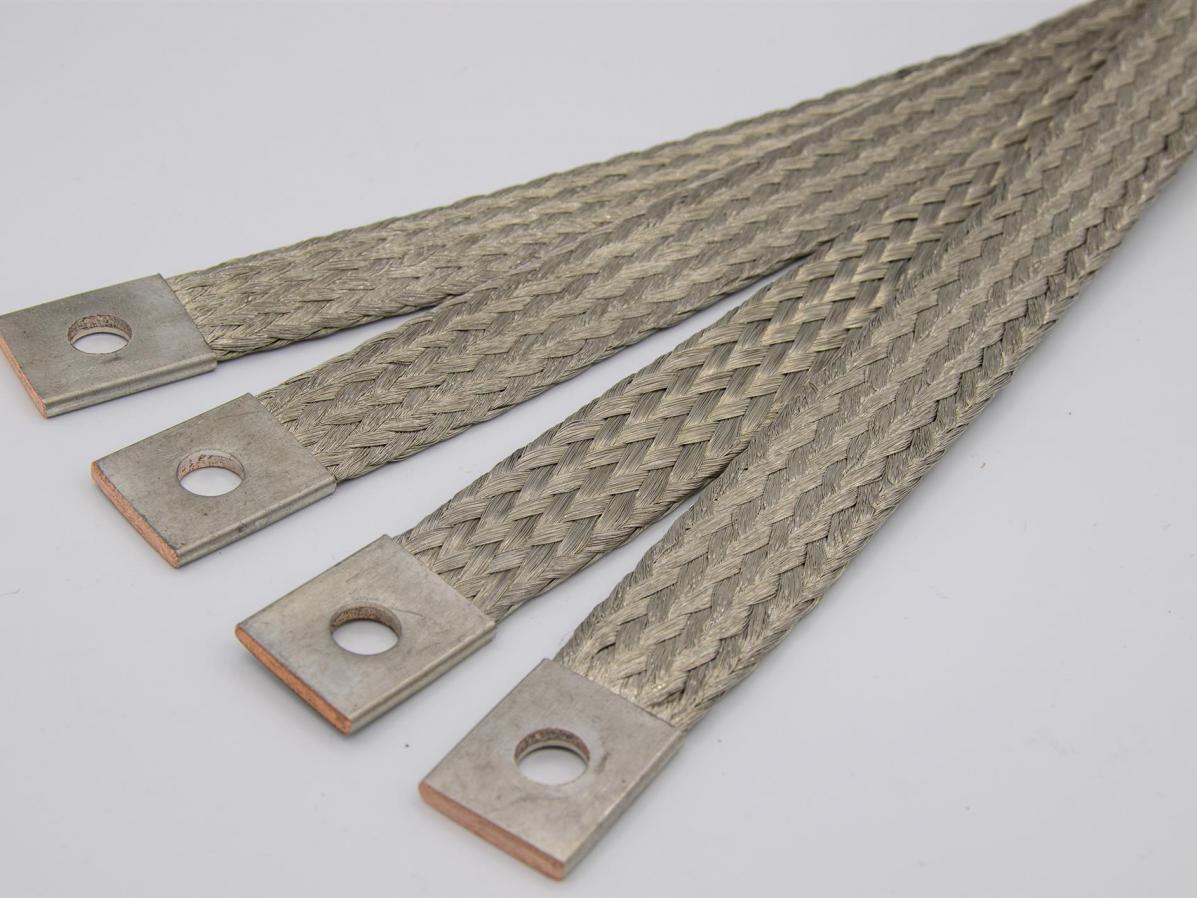

Die Anschlüsse dieser Massebänder TMS sind eckig oder bei der neuen Ausführung abgerundet.
Produktpalette
Standard-Querschnitte: 10 - 16 - 25 - 30 - 35 - 40 - 50 - 70 und 100 mm²
Lochmittenabstände LEA: 100 - 150 - 200 - 250 - 300 - 400 und 500 mm
Einzeldrahtstärke: 0,2 mm - auf Anfrage auch 0,1 mm (Sonderanfertigung)
Kontaktblechstärke: 1 mm

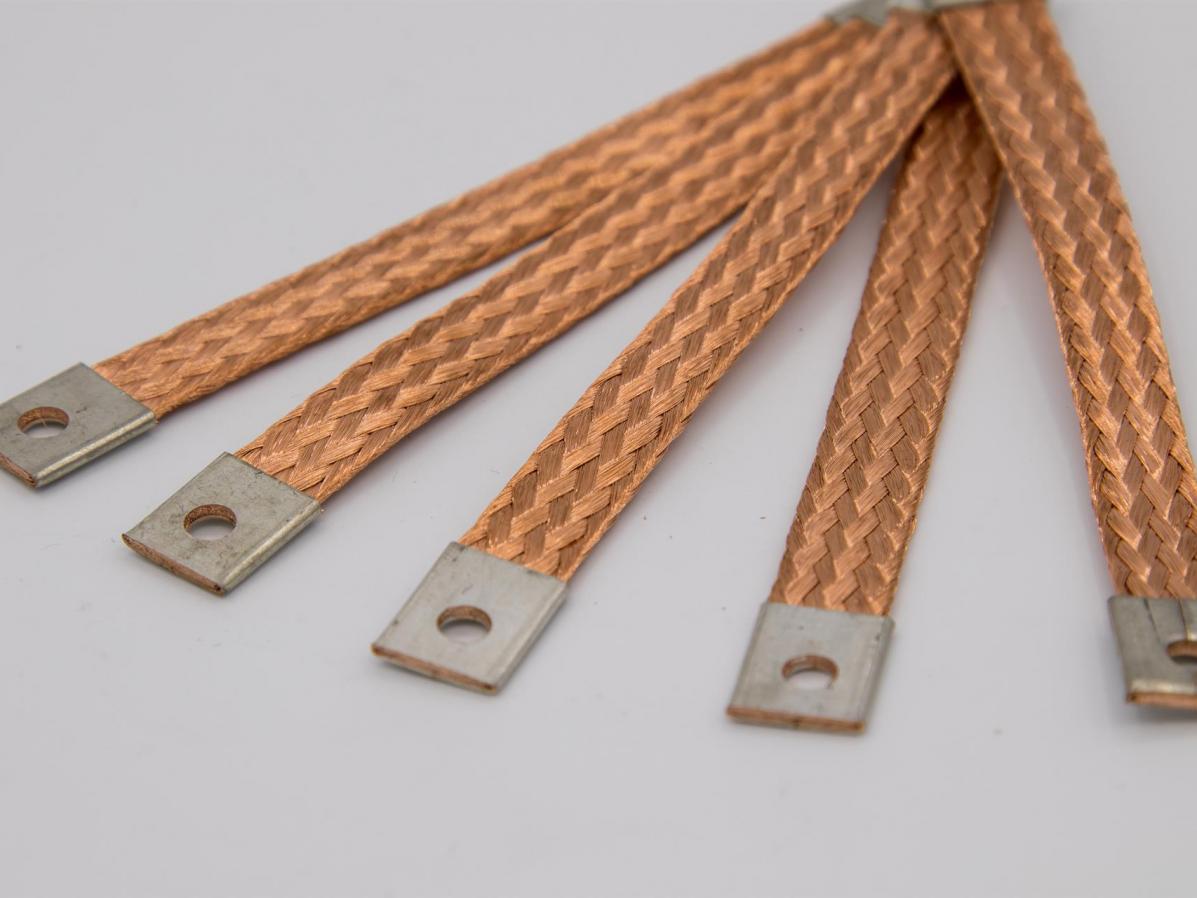

Weitere Abmessungen und auch Cu-blank sind auf Anfrage verfügbar. Mindestfertigungsmengen beachten!
Gerne helfen wir Ihnen auch bei der Entwicklung neuer Produkte.
Bitte schicken Sie uns eine möglichst detailierte Zeichnung des gewünschten Artikels,
damit wir Ihnen schnellstmöglich ein Angebot unterbreiten können.
Die Tabelle gibt einen Überblick über lagernde Standard - Abmessungen.

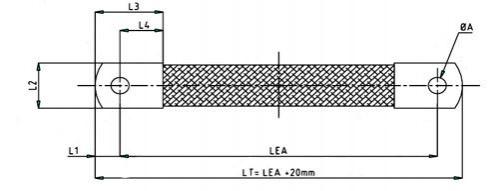

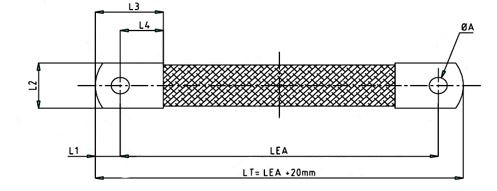

Abmessungen (Auswahl)
|
Querschnitt mm |
L1 - mm |
L2 - mm |
L3 - mm |
L4 - mm |
Durchmesser A |
|---|---|---|---|---|---|
|
10 |
10 |
17 |
22 |
12 |
5,5 - 6,5 |
|
16 |
10 |
17 |
22 |
12 |
6,5 - 8,5 - 10,5 |
|
25 |
10 |
21 |
23 |
13 |
6,5 - 8,5 - 10,5 |
|
30 |
10 |
21 |
23 |
13 |
8,5 - 10,5 |
|
35 |
10 |
21 |
23 |
13 |
10,5 - 12,5 |
